铝合金压铸等金属成型件的加工数据大汇总

铝合金压铸一般不能把产品一次性加工为成品，还需要通过一些后续加工，然后喷涂。才能够最终出货，所以铝合金压铸除了满足硬度、强度、装饰性、耐蚀性、导电性等性能要求以外。方便加工也是很必须的。

工件材料的切削加工性是指在一定切削条件下，工件材料被切削的难易程度。为了对各种材料的切削加工性进行比较，用相对加工性Kr来表示。

它是以切削抗拉强度σb=0.735Gpa的45钢，耐用度T=60min时的切削速度υ060为基准，与切削其它材料时的υ60的比值，即Kr=υ60/υ060。

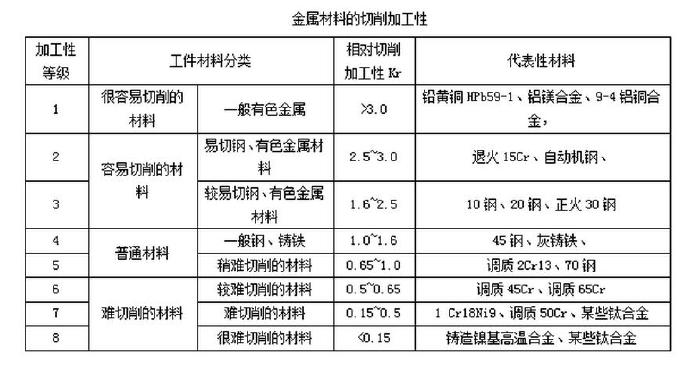

当Kr>1时，该材料比45钢容易切削，切削性能好；当Kr<1时，该材料比45钢难切削，切削性能差。常驻机构用材料的切削加工性，根据相对加工性Kr的大小分为8级。

零件毛坯的选择和加工余量

1、零件毛坯的选择

毛坯种类的选择决定于零件的材料、形状、生产性质以及生产中获得的可能性。毛坯可以采用下列几种：轧制材料（截面为圆形、六角形或正方形等的棒料、板料以及带料等）和成型毛坯（压铸件、锻件以及冲压件等）。

2、毛坯的加工余量

机械加工中毛坯尺寸与完工零件尺寸之差，称为毛坯的加工余量。加工余量的大小取决于加工过程中各个工步应切除的金属层的总和，以及毛坯尺寸与规定的公称尺寸之间的偏差数值。

3、工序间的加工余量

1)应采用最小的加工余量，以求缩短加工时间，降低零件的制造费用；

2)应保证各工序有充分的加工余量，能在最后的工序中保证图纸所要求的精度及表面粗糙度；

3)应考虑到零件热处理时引起的变形；

4)应考虑加工零件时所采用的设备及加工方法，以及零件在加工过程中可能发生的变形；

5)应考虑到被加工零件的大小，零件愈大则所要求的加工余量也应愈大。

4.选择工序间工序公差的原则

1)公差不应超出经济的加工精度范围；

2)选择公差时应考虑到加工余量的大小，公差的界限决定加工余量的极限尺寸；

3)选择公差时应根据零件的最后精度；

4)选择公差时应考虑生产批量的大小，对单件小批量生产的零件允许选择大的数值。

螺纹设计加工

1.普通螺纹的加工方法

普通外螺纹的加工方法主要有：板牙加工、螺纹铣刀铣削加工、螺纹搓丝板和滚丝轮滚扎加工。

普通内螺纹的加工方法主要有：丝锥加工、螺纹铣刀铣削加工。

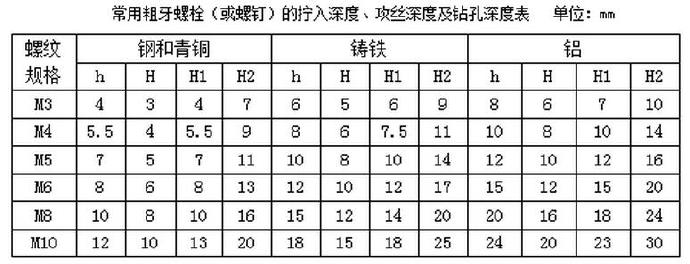

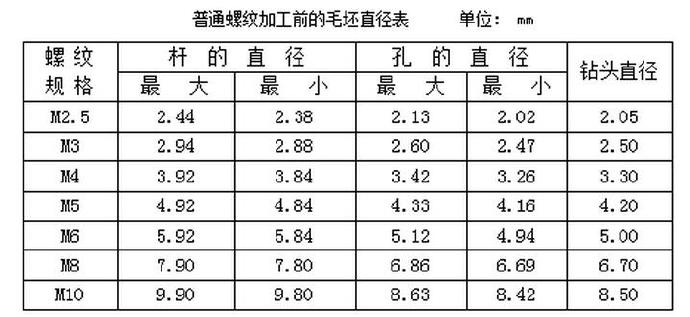

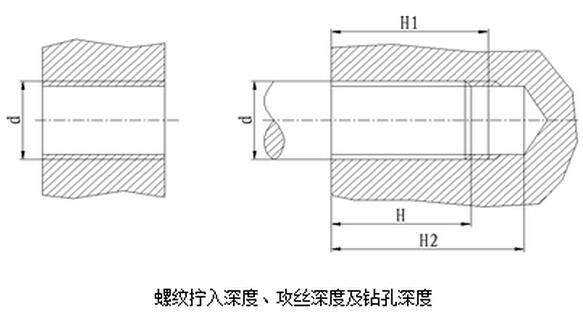

2.普通螺纹加工常用数据

普通螺纹的标记

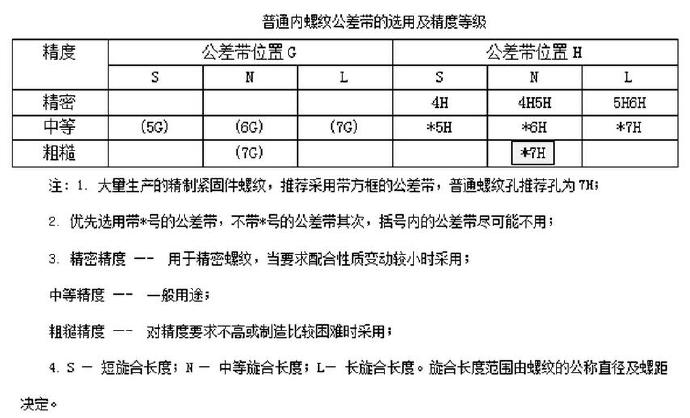

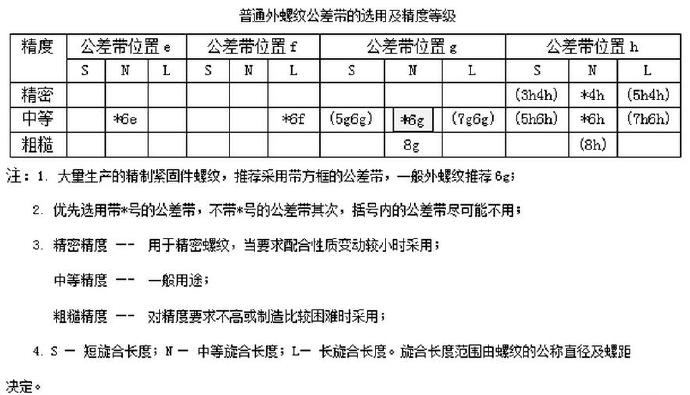

螺纹公差带代号的标注在螺纹代号之后，中间用“¬”分开。如果螺纹的中径公差带代号不同，则分别注出。

前者表示中径公差带，后者表示顶径公差带。如果中径公差带与顶径公差带代号相同，则只标注一个代号。例如：M10¬5g6g，M10×1¬6H。

内、外螺纹装配在一起，其公差带代号用斜线分开，左边表示内螺纹公差带代号，右边表示外螺纹公差带代号。例如：M20×2¬6H/6g；M20×2左¬6H/5g6g。

一般情况下，不标注螺纹旋合长度，其螺纹公差带按中等旋合长度确定。必要时，在螺纹公差带代号之后加注旋合长度代号S或L，中间用“¬”分开。例如：M10¬5g6g¬S，M10¬7H¬L。

【螺纹公差带三组旋合长度分别表示为：S（短）、N（中）、L（长）】。特殊需要时，可注明旋合长度的数值，中间用“¬”分开。例如：M20×2¬5g6g¬40。
