压铸模具的行位和斜顶介绍

来源: 誉格压铸    人气:11183    发布时间: 2019-11-13

铝合金压铸件侧壁有凹凸形状、侧孔和扣位时,模具开模顶出铝合金压铸件前则须将侧向型芯抽出,此机构称行位。

压铸模具的行位和斜顶介绍

胶件外侧孔,需后模行位抽芯

压铸模具的行位和斜顶介绍

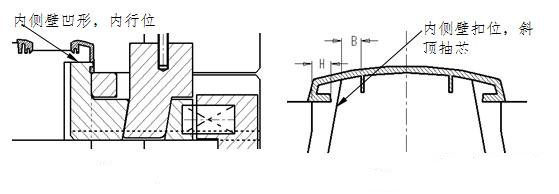

内侧凹槽,若用斜顶出模,顶部开距不够,须采用内行位


利用斜向顶出,顶出和抽芯同时完成的顶出机构称斜顶。对胶件上需抽芯的部位,当行位空间不够时,可利用斜顶机构完成。斜顶机构中,斜向顶出距离应大于抽芯距离(B>H),防止顶出干涉。

压铸模具的行位和斜顶介绍

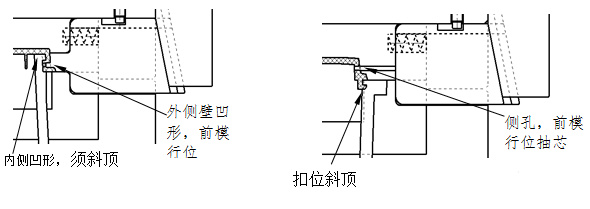

铝合金压铸件内、外侧壁都有凹形,内侧有骨位阻碍和高度不够原因,须对外侧壁前模行位,内侧壁斜顶出模。

铝合金压铸件侧孔周围不能有夹线,侧孔须前模行位抽芯,扣位斜顶出模。
